アプラ®新ハイブライトボックス シリーズ
POINT
-60～80℃対応!
揺れに強い!
塩害に強い!
安心の日本製!
長寿命60,000時間設計!
導入実績
製品の特長
LEDは熱に弱いとご存知ですか？
長寿命だと思われがちなLED照明は実は熱に弱く、暑い場所では寿命が極端に短くなってしまいます。そのため、多くのLED製品は使用環境40℃までしか対応していません。
また、粉塵などが器具に積もると放熱が出来なくなり内部温度があがります。これも短寿命の原因になります。工場などの高天井では掃除も大変です。
実際、夏場の工場の天井付近は60℃近くの高温になるため、通常のLED電球を使用すると2~3年で切れてしまいます。
旧ハイブライトボックスの登場から4年が経過し、新たな需要にこたえるため製品1点1点から選定し品質にこだわって開発しました。
1.高温+80℃まで対応
溶接所や鉄工所、夏場に天井付近の気温が高くなる工場でも耐久できるよう開発しました。
LEDチップはもちろん、表面のカバーガラス、電源や配線部品など、本体すべて耐熱仕様です。
2.低温-60℃まで対応
冷蔵庫・冷凍庫のなかでも温度が低い業務用冷凍倉庫などでの使用を想定し
冷凍マグロなどの食品の冷凍倉庫に最適です。
3.揺れに強い
5G振動テスト実施済み
クレーン車や工場内の移動式大型クレーンの振動・衝撃にも耐えうるよう強化されています。
4.塩害・腐食に強い
塩水噴霧テスト実施済み
海の近くの工場でも使用できます(カスタマイズとして加工可能)。
5.防塵防水設計(一部除く)
ホコリや細かい鉄粉などが舞いやすい環境、水にも強い設計です。
(丸型タイプを除きます)
効果
水銀等400Wをハイブライトボックスに交換すると、
同じ明るさで消費電力は98W
約77%の省エネです。
メタルハライド400Wをハイブライトボックスに交換すると、
同じ明るさで消費電力は196W
約51%の省エネです。

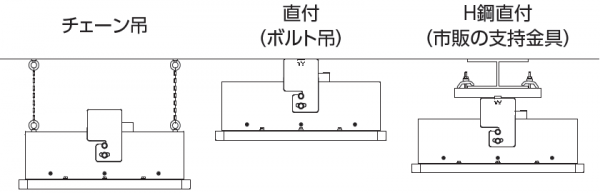

取り付け例
現場環境に合わせた取付方法のご提案と取付金具を製作致します。お気軽にご相談ください。
お見積り、費用シミュレーション希望の方へ
お客様の現場に最適な製品を提案致します。そのためには現場の状況を正確に把握する必要があります。
「現場確認票」に必要事項をご記入いただき、会社名、ご担当者名、電話番号を明記の上メール(info★3s-optech.com ※★は@に置き換えください。)かFax(03-3248-2555)にお送りください。電気料金明細、現場の照明の写真、器具配置図面などございましたらそちらもお送りください。
グリーン購入法特定調達品目について
1. 固有エネルギー消費効率が表1に示された基準を満たすこと。
2. 演色性は平均演色評価数Raが80以上であること。ただし、ダウンライト及び高天井器具の場合は、平均演色評価数Raが70以上であること。
3. LEDモジュール寿命は40,000時間以上であること。
4. 特定の化学物質が含有率基準値以下であり、含有情報が公表されていること。
表1
| 光源色 | 固有エネルギー消費効率 |
|---|---|
| 昼光色(D) 昼白色(N) 白色(W) | 110 lm/W以上 |
| 温白色(WW) 電球色(L) | 75 lm/W以上 |
以下の仕様書一覧に★マークのつく製品が対象製品です。
資料ダウンロード
■型番別 仕様書及び外形図PDF
ハイブライトボックススタンダードタイプ(-30℃～60℃)
| AP-SLYCF1-98W 角形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLYCF2_196W 角形吊下げ_メタハラ400相当 | 仕様書 | 外形図 |
| AP-SLC30-98W 薄型_耐じん_角形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLC30-196W 薄型_耐じん_角形吊下げ_水銀700相当 | 仕様書 | 外形図 |
| AP-SLYC1-98W クレーン用耐震_角形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLC36-115W★ 丸形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLC36-115W-E39★ 丸形E39口金_水銀400相当 | 仕様書 | 外形図 |
| AP-SLC36-175W★ 丸形吊下げ_メタハラ400相当 | 仕様書 | 外形図 |
| AP-SLC36-175W-E39★ 丸形E39口金_メタハラ400相当 | 仕様書 | 外形図 |
| AP-SLZCD200-140W★ 丸形吊下げ_水銀700相当 | 仕様書 | 外形図 |
| AP-SLZCD200-210W★ 丸形吊下げ_水銀1000相当 | 仕様書 | 外形図 |
| AP-SLXCA-105W★ 丸形吊下げ_メタハラ400相当 電源内蔵 | 仕様書 | 外形図 |
ハイブライトボックス超低温タイプ(-60℃～10℃)
| AP-SLYCF1U-98W 角形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLYCF2U-196W 角形吊下げ_メタハラ400相当 | 仕様書 | 外形図 |
ハイブライトボックス高温タイプ(-20℃～80℃)
| AP-SLZCD100-80W★ 丸形吊下げ_水銀400相当 | 仕様書 | 外形図 |
| AP-SLZCD100-80W-E39★ 丸形E39口金_水銀400相当 | 仕様書 | 外形図 |
| AP-SLZCD200-105W★ 丸形吊下げ_メタハラ400相当 | 仕様書 | 外形図 |
| AP-SLZCD200-105W-E39★ 丸形E39口金_メタハラ400相当 | 仕様書 | 外形図 |
| AP-SLZCD200-130W★ 丸形吊下げ_水銀700相当 | 仕様書 | 外形図 |
