一般的な工場

工場向けLED照明

一般的な工場

水銀灯型LED照明ハイブライトボックス

2021/3/8 弊社のカタログが改訂されました。

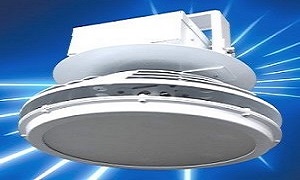

ハイブライトボックス シリーズ

【主な特徴POINT】

新ハイブライトボックス

国内製造:様々なカスタム対応が可能です。

①オートリフター対応                                                               ②-60℃~超高温対応:100℃対応
③クレーン対応の耐振動性
④耐酸性で工場でも対応可能
⑤安心の日本製造2017年からの製鉄所などの特殊環境への導入実績
     -長寿命60,000時間設計-

導入事例

LED照明は熱に弱いとご存じでしたか?寿命が短くなってしまいます。

LED照明は実は熱に弱いのです。

一般的に長寿命だと思われがちなLED照明は実は熱に弱く、暑い場所では寿命が極端に短くなってしまいます。そのため、多くのLED製品は使用環境40℃までしか対応していません。
また、粉塵などが器具に積もるとLED素子から出る熱の放熱が出来なくなり内部温度が上がります。これも短寿命の原因になります。工場などの高天井では4m~10mもあり、切れた場合の交換作業も足場を組んだり、高所作業車を使用しないといけないので非常に大変な作業になります。
実際、夏場の工場の天井付近は60℃近くの高温になるため、通常のLED電球を使用すると2~3年で切れてしまいます。

製鉄所などの炉がある工場や製紙工場は、100℃にも温度が上がる為、100℃対応のLED照明が必要になります。

旧ハイブライトボックスの登場から4年が経過し、新たな需要にこたえるため製品1点1点から選定し品質にこだわって開発しました。

1.高温+100℃まで対応

溶接所や鉄工所、夏場に天井付近の気温が高くなる工場でも対応できるよう開発しました。
LED素子はもちろん、カバーの耐熱性ガラス、半導体部品、配線部品などすべてが耐熱仕様の設計です。                                                    また、2017年から導入を進めている大手製鉄所のお客様の依頼で、2021年モデルから、万が一周囲温度が100℃を超え、製品の耐使用環境を超えた場合に備え、追加機能が備わりました。                                                                   LED照明の部材が壊れて生産ラインなどに部材が落下したりする災害を防ぐために、電流が流れるのを自動的にブロックしLED照明自体が壊れるのを防いています。

2.超低温-60℃まで対応

冷蔵庫・冷凍庫のなかでも温度が低い業務用冷凍倉庫などでの使用を想定しております。
冷凍マグロなどの食品の冷凍倉庫に最適です。これまで海外の物流倉庫などにも導入しております。

3.耐震性:揺れに強い

5G振動テスト実施済み。
クレーン車や工場内の移動式大型クレーンの振動・衝撃にも耐えうるよう設計し、突発的な振動にも耐えれるように部材を強化しております。

4.腐食ガス・耐酸性・耐塩害仕様

塩水噴霧テスト実施済み。化学薬品工場・ガス・ごみ処理施設など工場内で腐食性ガスが舞っている工場向けに開発。工場でのご使用から、海沿いの塩害近くの工場などでも使用が可能です。

5.粉塵・オイルミスト・高温の蒸気・防水仕様

粉塵やホコリや細かい鉄粉などが舞いやすい環境でも対応可能です。                                                                   また、工作機械などが設置されていてオイルミストが舞っている工場でも対応可能です。                                                          高温の水蒸気が舞っている窯の上などでも使用が可能です。                                                                       屋外での使用にも対応し防水設計も可能です。

主な省エネ効果

水銀等400Wを弊社のハイブライトボックスに交換することで、同じ明るさで消費電力は98Wになります。
約77%の省エネ効率になります

メタルハライド400Wをハイブライトボックスに交換すると、同じ明るさで消費電力は196Wになります。
約51%の省エネ効率になります。

取り付け方法

現場環境に合わせた取付方法と現場の金具に合わせた取付金具を製作することも可能ですので、お気軽にご相談ください。

取り付け例/チェーン吊,直付,H鋼直付



お見積り、現場の状況の確認や費用効果のシミュレーションをご希望の方へ

お客様の現場の状況を把握し、LED照明を設置する上で最適な製品を提案させて頂きます。                                                         そのためには現場の状況を正確に把握する必要があります。

「現場確認票」に必要事項をご記入いただき、会社名、ご担当者名、電話番号を明記の上メールまたは

 Fax(03-3248-2555)にお送りください。

現場の照明の写真・照明の品番・照明の台数が分かれば、製品の選定が可能です。                                                             また、器具配置図面などがございましたらそちらもお送りください。





メールでのお問い合わせ

グリーン購入法特定調達品目の対象製品

  1. 固有エネルギー消費効率が以下の表に示された基準を満たすこと。
    光源色固有エネルギー消費効率
    昼光色(D)
    昼白色(N)
    白色(W)
    110 lm/W以上
    温白色(WW)
    電球色(L)
    75 lm/W以上
  2. 演色性は平均演色評価数Raが80以上であること。ただし、ダウンライト及び高天井器具の場合は、平均演色評価数Raが70以上であること。
  3. LEDモジュール寿命は40,000時間以上であること。
  4. 特定の化学物質が含有率基準値以下であり、含有情報が公表されていること。

以下の仕様書一覧に★マークのつく製品が対象製品です。また、対象製品は変更する可能性がありますので、お気軽にお問合せください。

資料のダウンロードはこちら

■型番別 仕様書及び外形図PDF
以下の仕様書一覧に★マークのつく製品はグリーン購入法対象製品です。

直付け電源一体型
水銀灯400W相当
AP-SLXMCA-85W
仕様書外形図
メタルハライド400W相当
AP-SLXMCA-105W
仕様書外形図
水銀灯700W相当
AP-SLXMCA-140W
仕様書外形図
水銀灯1000W相当
AP-SLXMCA-210W
仕様書外形図
直付け電源別置型
水銀灯400W相当
AP-SLZMCD200-85W-7
仕様書外形図
メタルハライド400W相当
AP-SLZMCD200-105W-7
仕様書外形図
水銀灯700W相当
AP-SLZMCD200-140W-7
仕様書外形図
水銀灯210W相当
AP-SLZMCD200-85W-7
仕様書外形図
投光器電源一体型
水銀灯400W相当
AP-SLXMTHA200-85W
仕様書外形図
メタルハライド400W相当
AP-SLXMTHA200-105W
仕様書外形図
水銀灯700W相当
AP-SLXMTHA200-140W
仕様書外形図
水銀灯400W相当
AP-SLXMTHA200-210W
仕様書外形図
投光器電源別置型
水銀灯400W相当
AP-SLZMTHD200-85W
仕様書外形図
メタルハライド400W相当
AP-SLZMTHD200-105W
仕様書外形図
水銀灯700W相当
AP-SLZMTHD200-140W
仕様書外形図
水銀灯1000W相当
AP-SLZMTHD200-210W
仕様書外形図
壁付け電源別置型
水銀灯400W相当
AP-SLZMTHD200-85W-W
仕様書外形図
メタルハライド400W相当
AP-SLZMTHD200-105W-W
仕様書外形図
水銀灯700W相当
AP-SLZMTHD200-140W-W
仕様書外形図
水銀灯1000W相当
AP-SLZMTHD200-210W-W
仕様書外形図
