一般LED照明

LED照明標準ラインナップ

一般LED照明

コスト削減!非常灯代替えLED照明

非常灯の交換コストが、大幅に削減可能

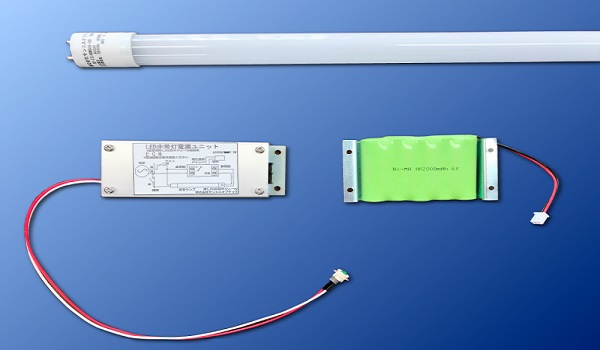

既存の器具を活用:蛍光灯40W形タイプ


既存の非常灯付蛍光灯の器具に、3点のセットを設置することでコスト削減をしながら対応可能

【非常灯蛍光灯40W+非常灯用電源ユニット+非常時用バッテリー】

・蛍光灯代替え40Wのランプ 本体スペックAP-ILS40N50D-100E)

消費電力:11W
光束:2,000lm
色温度:5,000K(昼白色)
演色性:Ra80以上
口金:G13
入力電圧:AC100V
電源周波数:50/60hz
使用温度:0~40℃
使用湿度:10~90RH
管長:1198mm
管径:φ26mm(T8)
重量:260g(超軽量)

非常電源ユニット(AP-ECN-01L)
消費電力:1W
充電電池:6V 1,000mA
電池寿命:約5年
電池充電時間:48時間
重量:470g
直下照度(3.4m):2.51lx
非常時点灯時間:60分

☆国交省の建築基準法施工令に準じた製品になっております。

詳細の仕様書はこちら

既存の器具を活用:蛍光灯20W形タイプ



既存の非常灯付蛍光灯の器具に、3点のセットを設置することでコスト削減をしながら対応可能

【非常灯蛍光灯20W+非常灯用電源ユニット+非常時用バッテリー】

・蛍光灯代替え20Wのランプ 本体スペック  (AP-ILS20N50-100E)

消費電力:7.5W
光束:1,150lm
色温度:5,000K(昼白色)
演色性:Ra80以上
口金:G13
入力電圧:AC100V
電源周波数:50/60hz
使用温度:0~40℃
使用湿度:10~90RH
管長:580mm
管径:φ26mm(T8)
重量:130g

非常電源ユニット(AP-ECN-01L)
消費電力:1W
充電電池:6V 1,000mA
電池寿命:約5年
電池充電時間:48時間
重量:470g
直下照度(3.4m):2.51lx
非常時点灯時間:60分

☆国交省の建築基準法施工令に準じた製品になっております。

詳細の仕様書はこちら

電源内蔵丸形タイプ

ランプ本体(AP-SEDLJ-130A)
電圧:DC6V
電流:60mA
電力:0.38W
直径:φ130mm
厚み:55mm
即時点灯性:
78%電圧で非常灯に切替0.2秒以内に非常灯に切替
高温動作:
周囲温度70℃で40分以上
照度維持率50%以上確保
照度:2lx(常温時床面)

詳細の仕様書はこちら

☆国交省の建築基準法施工令に準じた製品になっております。

マンションのLED化施工事例
マンション内や駐車場などの非常灯LEDを設置後の写真

建築基準法施行令(昭和二十五年政令第三百三十八号) 第百二十六条の五 前条の非常用の照明装置は、次の各号のいずれかに定める構造としなければならない。

一 次に定める構造とすること。

イ 照明は、直接照明とし、床面において一ルクス以上の照度を確保することができるものとすること。

A:2.4mの高さで3.6Lxあり、準拠しています。

ロ 照明器具の構造は、火災時において温度が上昇した場合であつても著しく光度が低下しないものとして国土交通大臣が定めた構造方法を用いるものとすること。

A:ロにつきましては準拠ということで添付資料にその詳細が明記しています。

添付資料の赤波線部分LEDモジュールというのは今回でいうランプの中に組み込まれている。非常時に点灯するLEDモジュール(基盤)の事を指します。そしてそれが口金を有しないものと書かれていますが、誤解される方が多くいらっしゃいますが、ランプを取り付けるのに口金を使ってはいけないということではなく、非常時に点灯するLEDモジュール(基盤)が口金等により容易に交換可能な構造かどうかという意味になります。

このLED照明はLED照明器具内に直接半田付けがされているため、容易に交換ができない構造となっております。

ハ 予備電源を設けること。

A:今回の照明器具の交換と同時に新しい非常時に点灯するLEDチップ用の専用 バッテリーを使用します。

ニ イからハまでに定めるもののほか、非常の場合の照明を確保するために必要があるものとして国土交通大臣が定めた構造方法を用いるものとすること

A:国土交通省に上記の確認、構造の確認をおこなっております。
